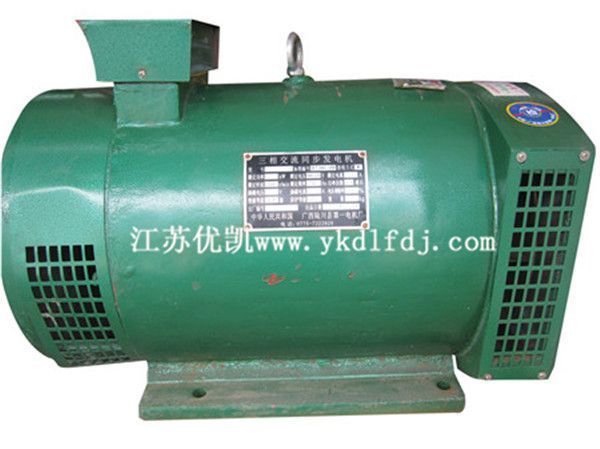

STC 系列單相三相三次諧波交流同步發電機適用于鄉村、城鎮、工地、山區等照明及動力的三相交流電源。也可作為應急用的備用電源。該系列發電機轉子凸極式，采用諧波勵磁系統，使用可靠，維護簡單方便。
產品主要特點如下：
1、絕緣等級為B級或F極，防護等級為IP21。
2、發電機座為鑄件結構：根據用戶需要也可以做成鋼鑄結構。
3、當原動機轉速化為3%時，負極從0-100%范圍內任意變化，其恒壓性能優良。在突增或者突減負載時，能快速適應穩定地工作，直接啟動空載鼠籠異步電機的能力強。
4、功率范圍：3KW陸川發電機、5KW陸川發電機、6KW陸川發電機、8KW陸川發電機、10KW陸川發電機、12KW陸川發電機、15KW陸川發電機、16KW陸川發電機、18KW陸川發電機
20KW 陸川發電機、24KW陸川發電機。
|
頻率：50（Hz）
|
|
材質：全銅
|
|
電壓：400（V）
|
|
品牌：陸川
|
|
輸出功率：3-24（KW）
|
|
產地：中國
|
?
|
相數
|
勵磁方式
|
穩態電壓調整率
|
額定電壓
|
額定轉速
|
額定頻率
|
額定功率因數
|
額定功率（KW）
|
|
單相/三相
|
諧波有刷
|
±5%
|
400V
|
1500r/min
|
50Hz
|
0.8
|
3-24
|
?
一、結構概述
1、概述
本系列發電機額定頻率50Hz，額定轉速1500r/min, 為三次諧
波勵磁自勵恒壓交流同步發電機,分單相、三相兩大類型。
三相交流同步發電機為帶中性線，星型接法(Y )。額定線電
壓400V，相電壓230V,功率因數為0. 8(滯后)。
單相交流同步發電機不帶中性線，(即不分“零線”和“火線”)接
法輸出額定電壓為230V，功率因數為1.0。
發電機的定額是以連續工作制(S1)為基準的連續定額。
2、結構
防護型臥式結構，體積小，堅固耐用，三次諧波勵磁，故障少，
自勵恒壓。
3、優點
設計合理，用途廣泛;
結構堅固，運行可靠;
自勵恒壓，電壓穩定:
起動性好，過載力強;
接線簡單，維護方便。
二、使用環境條件
發電機在下列環境條件下能額定運行;
1、海拔不超過1000m.
2、環境溫度不超過40C。
3、空氣相對濕度不超過90%。
4、使用環境無酸、堿等腐蝕性氣體。
5、發電機應嚴禁雜物及小動物串入，并注意通風散熱，盡量避
免灰塵。
根據用戶需要，可制成濕熱帶型及環境溫度為50"C的發電機,此
時應另訂協議，并在訂貨合同中予以明確。
?
?
